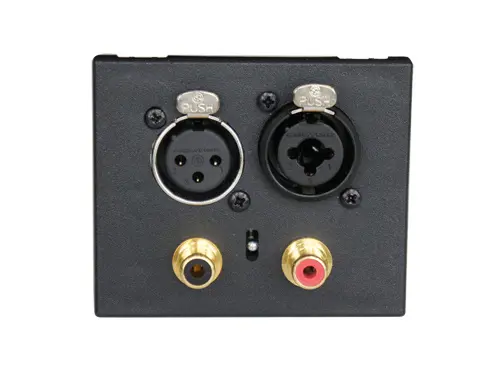

Contrik ZNPKL-SYM-MATCH Stereo Matcher/Trennglied auf FLF2 sw

Der Matcher eignet sich besonders für 2-fach FLF-Bodenanschlussdosen als multifunktionaler Stereo-Audio-Eingang. Sämtliche Signale werden über einen speziellen Audio-Übertrager galvanisch getrennt und pegelangepasst auf einen gemeinsamen Klemmenausgang geführt. Die symmetrischen Signale XLR (+4 dBu) werden 1:1 auf den rückseitigen Klemmenausgang übertragen. Die asymmetrischen Signale (-10 dBV) Cinch und 6,3 mm Stereobuchse (Combo) werden 1:4 über den gleichen internen Übertrager auf einen Ausgangspegel von ca. +4 dBu auf den Klemmenausgang hochtransformiert. Die Cinch-Eingänge sind mit dem Combo-Buchsen-Eingang parallel geschaltet. So erreicht man immer den gleichen Ausgangspegel von +4 dBu, unabhängig davon, ob ein symmetrisches (+4 dBu) oder asymmetrisches Eingangssignal (-10 dBV) anliegt. Über den Frontschalter kann die Masse von der symmetrischen (Schalterstellung oben) oder asymmetrischen (Schalterstellung unten) Quelle auf den Ausgang durchgeschaltet werden. In der Mittelstellung wird die Masse getrennt. Diese FLF-Montageplatten haben keine Metallklammern.
