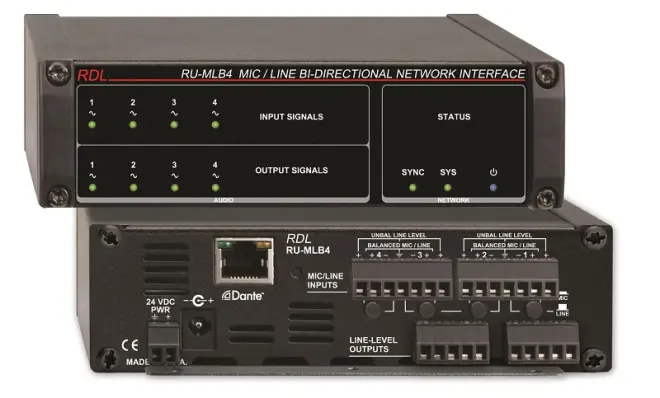

RDL RDL-RU-MLB4 Mic/Line Bi-Directional Network IF

Die RDL-RU-MLB4 Module sind Dante Audio Schnittstellen zum Einsatz mit Audiogeräten mit Linepegel Ein- und Ausgängen. Diese Module sind geeignet zur Montage in Racks, Geräteschränken, auf Konferenztischen oder Backboards in kommerziellen oder industriellen Installationen.
ANWENDUNG: Das RDL-RU-MLB4 ist ein hochwertiger Konverter welcher professionelle Linepegel-Ausgangssignale von zwei Dante Netzwerkkanälen liefert. Es wandelt auch zwei Consumer oder professionelle, oder Signale von dynamischen Mikrofonen oder Kondensatormikrofonen in Dante Netzwerkkanäle um.
Netzwerk zu Linepegel Schnittstelle
Das RDL-RU-LB4 wandelt zwei Dante Audio Netzwerkkanäle in symmetrische Linepegel um. Die symmetrischen Ausgangspegel betragen +4 dBu für Netzwerkpegel von -18 dBFS. Die Ausgänge sind zum Anschluss an Geräte mit professionellen und kommerziellen Eingängen ausgelegt. Es wird keine weitere Verstärkung erfordert. Übersprechen zwischen allen Kanälen ist unterhalb des Rauschpegels über den gesamten Audiofrequenzbereich. Restrauschen des Moduls ist 80 dB unterhalb des Betriebspegels mit mehr als 18 dB Übersteuerungsreserve.
Jedem Dante Eingangskanal ist eine grüne LED an der Frontplatte zugeordnet die mit variabler Intensität die anliegenden Eingangspegel anzeigt. Diese LEDs erleichtern Einstellung des Moduls wenn es sich nicht in Nähe eines Netzwerkcomputers befindet.
Mikrofon- oder Linepegel zu Netzwerk Schnittstelle
Das RDL-RU-MLB4 wandelt vier Audioquellen in Dante Netzwerkkanäle um. Jeder Eingang hat einen Schalter an der Rückplatte zur Wahl zwischen Mikrofon- oder Linepegel. In der MIC Position des Schalters wird P48 Phantomspannung an die Eingangsbuchse angelegt. Anschluss eines dynamischen Mikrofons stellt die Verstärkung auf 60 dB ein. Bei Anschluss eines Kondensatormikrofons geht die Verstärkung automatisch auf 40 dB zurück. Die automatische Verstärkungswahl ist immer aktiv so dass keine weiteren Einstellungen erforderlich sind bei Austausch eines Mikrofons.
In der LINE Position des Schalters, nimmt der Eingang symmetrische +4 dBu oder asymmetrische -10 dBV an für normale Betriebspegel. Separate Anschlüsse sind vorhanden für symmetrische und asymmetrische Eingangssignale.
Jedem Eingangskanal ist eine grüne LED an der Frontplatte zugeordnet die mit variabler Intensität die anliegenden Eingangspegel anzeigt.
Das RDL-RU-MLB4 wird von einem gesondert erhältlichen externen 24 VDC Netzteil betrieben. Das RDL-RU-MLB4P erlaubt Betrieb von einer Netzwerk-Switch mit PoE. Das RDL-RU-MLB4P reserviert sich PoE Leistung von der Netzwerk-Switch auch bei Anschluss eines externen 24 VDC Netzteils. Bei Anschluss an PoE und externem Netzteil, nimmt das Modul nur Leistung vom Netzteil auf, schaltet aber bei Ausfall des Netzteils automatisch und unterbrechungslos auf PoE Betrieb um.
Die hervorragende Audioleistung des RDL-RU-MLB4 macht dieses Modul zur idealen Wahl für anspruchsvollste Installationen in Netzwerk-Audiosystemen.
Das robuste Vollmetallgehäuse des RDL-RU-MLB4 ist geeignet für freistehenden Betrieb, sowie zur Montage auf Oberflächen oder in Geräteracks. Dieses von RDL entwickelte Produkt wird in den USA hergestellt.
